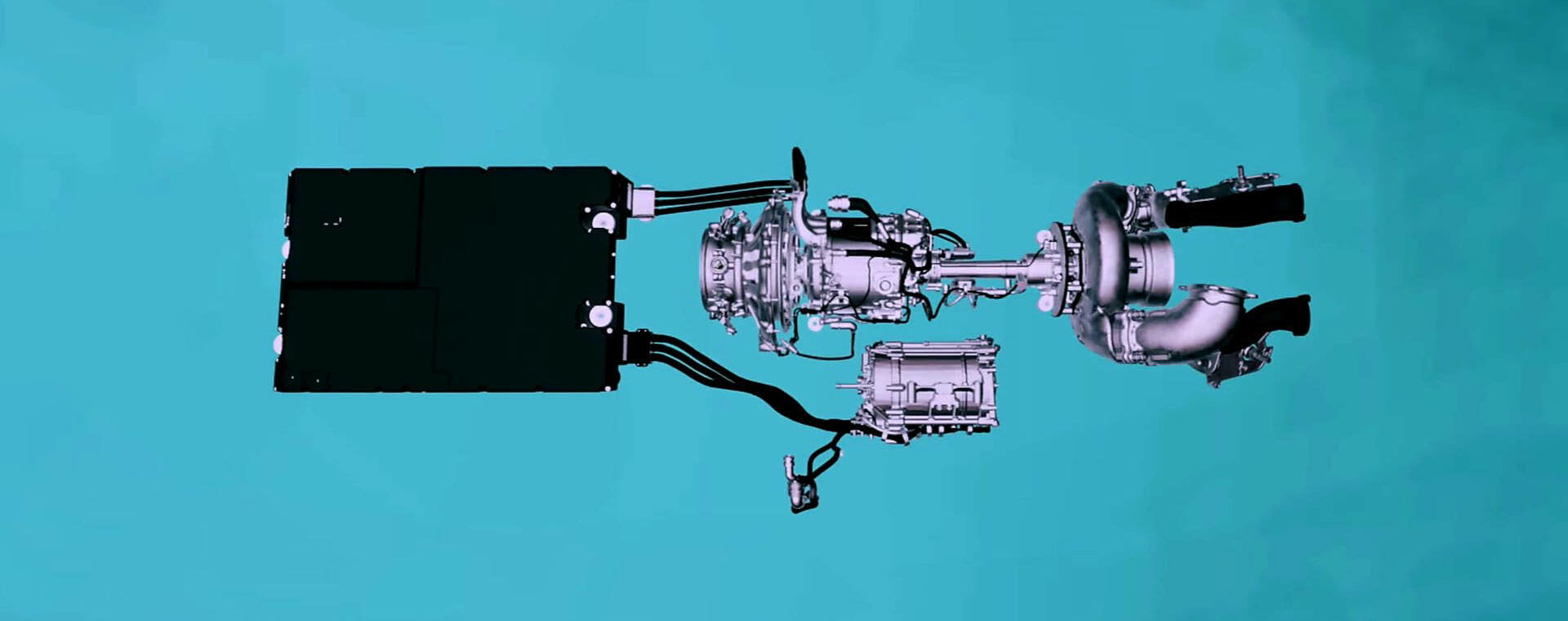

Έχουν περάσει 15 χρόνια από τότε που ξεκίνησε η εποχή των υβριδικών συστημάτων στη Formula 1. Tα συστήματα ανάκτησης ενέργειας (ERS) έχουν γίνει αναπόσπαστο μέρος των μονάδων ισχύος των μονοθεσίων. Σε αυτό το βίντεο, η ομάδα F1 της Mercedes και η Petronas, ο επίσημος προμηθευτής της για καύσιμα και λιπαντικά, έχουν αποσυναρμολογήσει ένα σύστημα ERS στα επιμέρους εξαρτήματά του.
Το σύστημα παίρνει την κινητική ενέργεια από τους δύο ηλεκτροκινητήρες (MGU-K και MGU-H) και τη μετατρέπει (μέσω της μονάδας ηλεκτρονικών ελέγχου) από τριφασικό ρεύμα σε συνεχές, ώστε να μπορεί να αποθηκευτεί σε χημική ενέργεια στην μπαταρία, η οποία την αποδεσμεύει σε μορφή ηλεκτρισμού για να ανατροφοδοτηθεί στις MGU.
Η MGU-K είναι συνδεδεμένη στο στροφαλοφόρο άξονα του κινητήρα εσωτερικής καύσης και η MGU-H στη φτερωτή του turbo, η οποία κινείται με τη ροή των καυσαερίων που περνούν μέσα από την εξάτμιση. Στο βίντεο, οι τεχνικοί της Mercedes έχουν πάρει την ηλεκτρονική μονάδα ελέγχου και έχουν αποκαλύψει τα εσωτερικά της εξαρτήματα, τα οποία εκτίθενται σε μεγαλύτερη απόσταση από αυτήν που έχουν εντός της μονάδας, ώστε να φαίνονται καλύτερα.
